输油管道加密桩标识，通信标石厂家
发布时间：2019-08-07 作者：金能电力 来源：金能电力 点击:

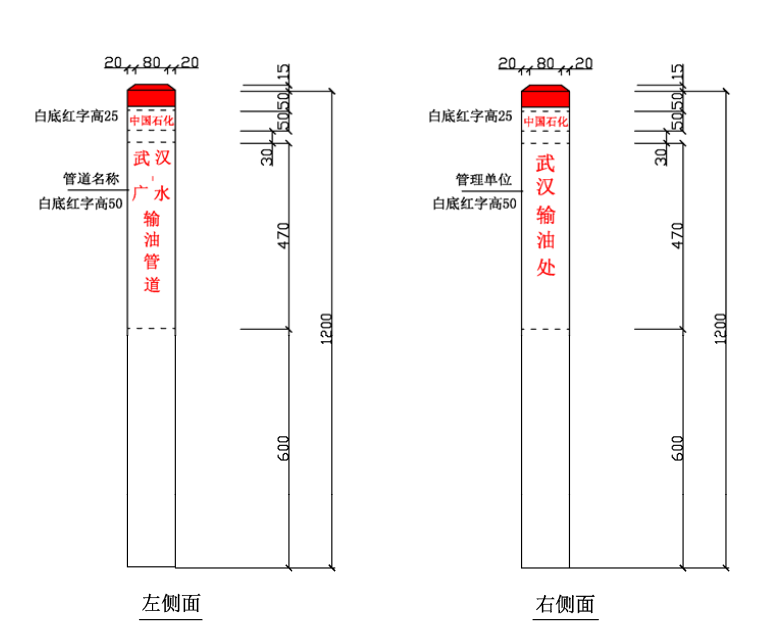

加密桩/通信标石设计图
加密桩和通信标石，地面高度为 600mm。材质宜采用复合材料（树脂+高强度玻璃纤维）。
说明：1.尺寸以毫米计。2. 加密桩/标石断面为方形，侧面白色，顶部红色。3. 加密桩/标石由专业厂家采用复合材料（树脂+高强度玻璃纤维）制作。4. 加密桩/标石安装方式为直埋，标石周围 0.2m 范围内现浇C15 混凝土稳定。
加密桩/通信标石设置原则

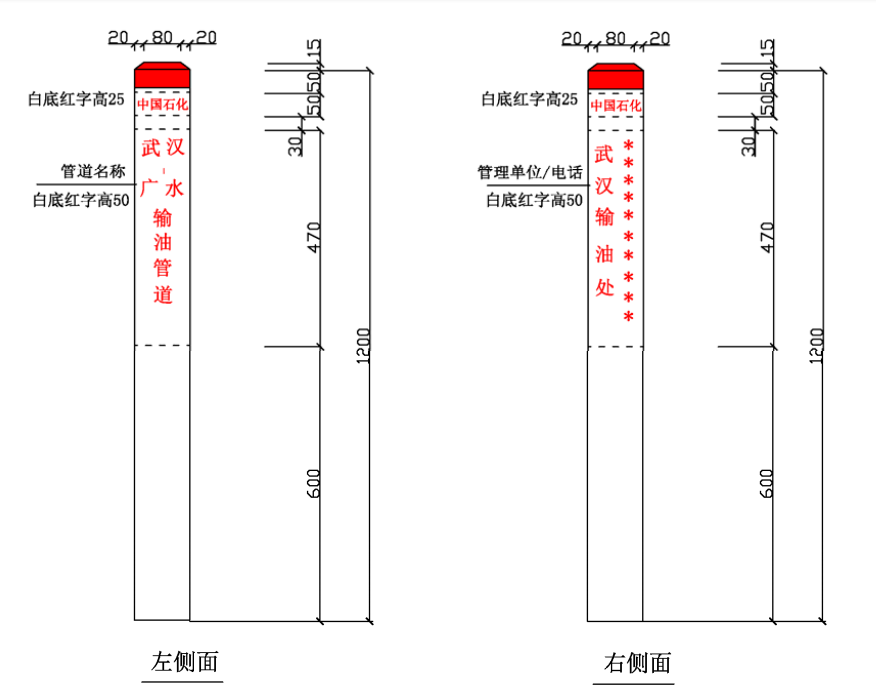

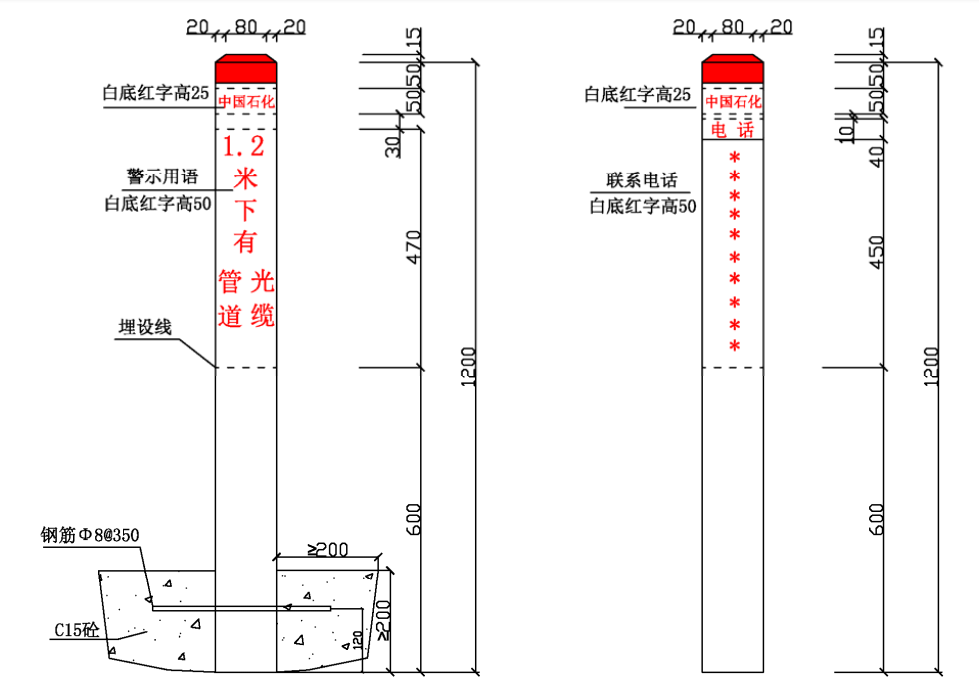

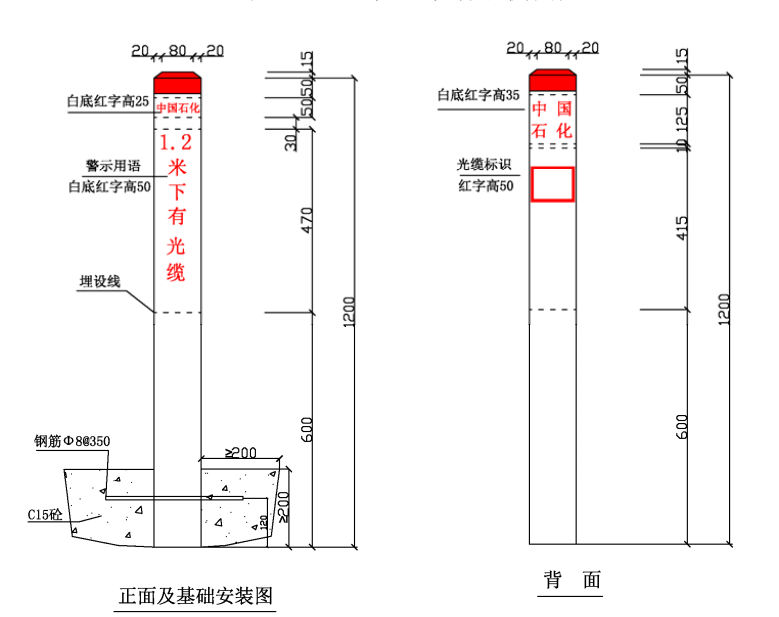

与线路同沟敷设时，线路加密桩与通信标石合用，其标识为图 5-1 和图 5-2；当光缆单独设置时，其标识见图 5-3 和图 5-4。
线路加密桩设置间距在城区、高风险、高后果区不大于 50 米，野外不大于 100 米，在野外植被茂密处可增加地面高度。
加密桩/通信标石文字标识
⑴ 加密桩/通信标识均标注中国石化名称、管道名称、警示用语、管理单位和联系电话。
⑵ 设置的同类标记形式与内容应保持一致。设置在少数民族地区的警示牌，其标记内容应增加该民族文字的警示用语。
加密桩/通信标石复合材料桩体及印刷要求
A.1 符合材料桩体尺寸
加密桩/通信标石尺寸及偏差
高强度玻璃钢复合材料方管，尺寸为 120×1200×4.5mm，设计图纸见下图。允许偏差为：长度 1200±5mm，壁厚 4.5±0.1mm，外径 120±1mm，内径 111±0.7mm。
加密桩/通信标石复合材料选用
采用高强度玻璃钢复合材料，不得采用 PVC 等易老化材料。
采用拉挤成型工艺。是指将浸渍树脂胶液的连续玻璃纤维纱和毡等，在牵引力的作用下，通过挤压模具成型、固化，连续不断地生产长度不限的玻璃钢型材。
树脂采用邻苯型聚氨酯树脂，加强纤维采用高强度玻璃纤维无碱纱，中碱毡或无碱毡。
氢氧化铝作为填料，在本产品中占 5%。其作用主要作为阻燃剂。
添加抗老化和抗紫外线剂，以确保桩体在野外自然条件下，使用寿命大于 20 年。
加密桩/通信标石印刷字体
可采用丝网印刷、UV印刷、雕刻等方式。
印刷字体须清晰，美观。
字体颜色为红色，须保持在室外自然日照情况下至少 8 年不褪色。
加密桩/通信标石复合材料主材的检验项目
无特定标准，参考 JC/T1026-2007 玻璃纤维增强热固性，树脂承载型格栅，耐腐分级 工业级防腐，阻燃性能 高阻燃、氧指数 〉40，弯曲强度 ≥230MPa，拉伸强度 ≥230MPa，冲击韧性 ≥260KJ/m2，热变形温度 耐高温≥140℃；耐≤-40℃。树脂含量 ≥35%，抗老化 ≥20 年。
