水利河道保护界桩设置规范和外形尺寸
发布时间：2019-11-05 作者：金能电力 来源：金能电力 点击:
水利河道保护界桩设置缘由
1、河湖管理范围和水利工程管理与保护范围划界成果数据入库代码应以GB/T 13923《基础地理信息要素分类与代码》为依据制定，分类应与其一致、不冲突，对应要素的分类方法、分类体系和编码不与其矛盾。数据按照GIS表达标准，分点、线、面三种符号。满足数据没有空白代码或代码错误的地物。
2、要素应保证其完整性。
连贯的线状地物和面状地物不得因注记、符号等而间断，如河流不得因桥等地物而间断，等高线不能因高程点的注记而间断。保证数据没有悬挂点和伪节点、重点和重线、线条自相交或打折。
3、拓扑关系应正确。
面状地物应严格封闭，如：房屋、水系等；相连要素，相接要素必须严格相连，相接。
4、数据分层正确。
水利河道保护界桩布设规范
（1）布设要求
1）布设界桩时应以能控制河湖及水利工程管理范围边界的基本走向为原则；
2）根据实际地形和周边环境确定埋设位置，选择界桩外形和材质；
（2）界桩密度
基本桩密度宜为 100m～200m，加密桩密度宜为20m～50m；相邻两界桩之间应相互通视。在河湖无生产、生活人类活动的陡崖、荒山、森林等河段可根据实际情况加大间距。
在以下情况应增设界桩：1)重要下河湖通道(车行通道)；2)重要码头、桥梁、取水口、电站等涉河设施处；3)河湖拐弯(角度小于120度)处；4)水事纠纷和水事案件易发地段或行政界。
2.1.5 标注
长方体(修边)界桩地面以上各面均应标注，面向管理范围内立面为正面，面向管理范围外立面为背面。正面、背面应采用阴文标注，左面、右面可采用喷涂方式标注。
长方体(修边)界桩正面、背面标注中国水利标志图形 和“管理范围界”5个汉字；长方体(修边)桩左面标注河湖或水利工程名称；长方体(修边)桩右面标注界桩编号及设立日期。各面标注推荐式样见图4。
图4 长方体(修边)界桩标注样式示意图
六棱体界桩地面以上正面、反面均应标注，面向管理范围内立面为正面，面向管理范围外立面为背面。正面、背面应采用阴文标注。
六棱体界桩正面标注界桩编号及设立日期；背面标注中国水利标志图形 和“管理范围界”5个汉字；各面标注推荐式样见图5。
根据河湖及水利工程所在地建筑材料和管理需求的不同，界桩桩体可分别采用钢筋混凝土或易于从当地获得的青石、花岗岩、大理石等坚硬石材制作；也可在不可移动的坚硬岩石表面制作雕刻界桩。
对界桩桩体，混凝土强度应不低于 C25，石材强度应不低于 40MPa。界桩基座采用现浇或预制混凝土，强度不低于C20；界桩埋设点为岩石时，可直接开凿基坑，将界桩桩体镶嵌于岩石基坑内。

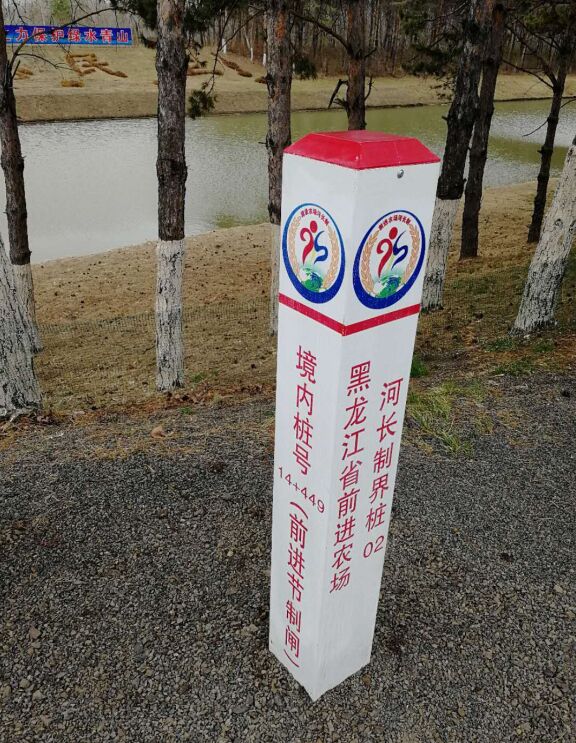

水利河道保护界桩外形及尺寸
（1）基本桩
基本桩桩体外形宜采用棱柱体。地面以上桩体高度不小于500mm。采用长方体（修边）外形时，有基座桩体尺寸应为 200mm×200mm×1000mm（长×宽×高）；无基座桩体尺寸应为 200mm×200mm×1200mm（长×宽×高）。
采用六棱体外形时，桩体尺寸应为边长180mm，有基座桩体高应为1000mm；无基座桩体高应为 1200mm。
界桩类型有如下分类1、按规格：根据界桩的外形和尺寸可分为特大纪念型、大型、中型和小型。其区别没有严格的量化标准，不仅各条边界采用的尺寸和外观不同，即使在同一条边界中也不一定相同。
2、按材质：根据不同的建筑材料，界桩可分为钢筋混凝土，有基座或无基座、花岗岩，钢筋混凝土基座、垒石堆，也称简易界桩、金属质材等。
3、按地形或功能：由于地形条件不同，为保证界桩在实地起到指示界线的作用，其树立位置和形式也不相同，有的位于界线上，有的则位于界线两侧，常见的有单立、同号双立、同号三立、同号四立界桩以及附桩或辅助界桩。
