输油管道里程桩设计和设置原则
发布时间：2019-03-28 作者：金能电力 来源：金能电力 点击:
输油管道里程桩主要标准和依据
⑴ 《中华人民共和国石油天然气管道保护法》 2010 年 10 月 1 日起施行
⑵ 《管道干线标记设置技术规定》SY/T 6064 – 2011
⑶ 《埋地钢制管道阴极保护技术规范》GB/T 21448-2008
⑷ 《玻璃纤维增强热固性树脂承载型格栅》JC/T1026-2007
里程桩（兼作测试桩）设计图

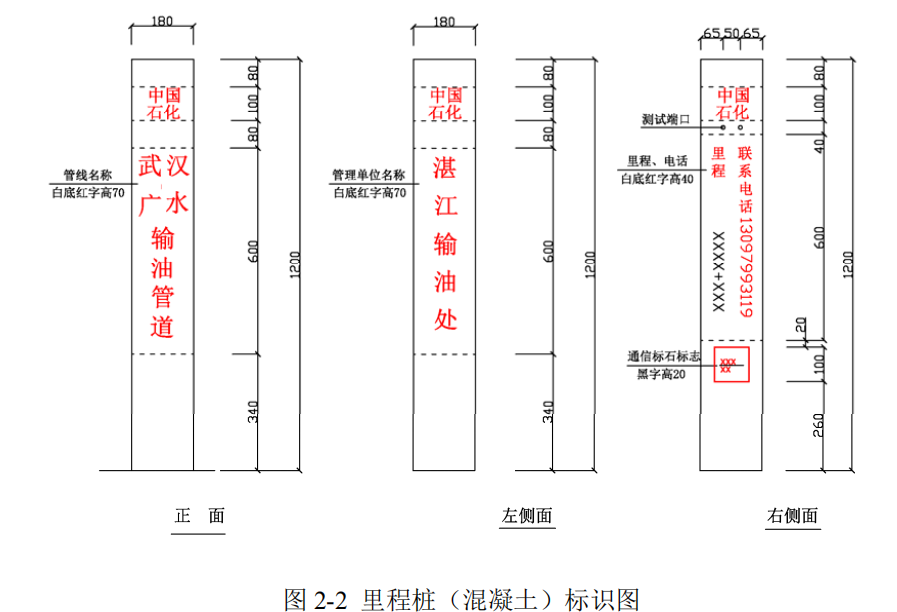

里程桩用于标记输油管道的走向、里程。测试桩用于监测和测试管道阴极保护参数的地面标识。一般将里程桩与测试桩合并设置，以下统称里程桩。里程桩有两类，一是混凝土桩，见图 2-1、2-2，二是复合材料（树脂+高度玻璃纤维）桩见图 2-3、2-4。
图2-3输油管道里程桩水泥标识

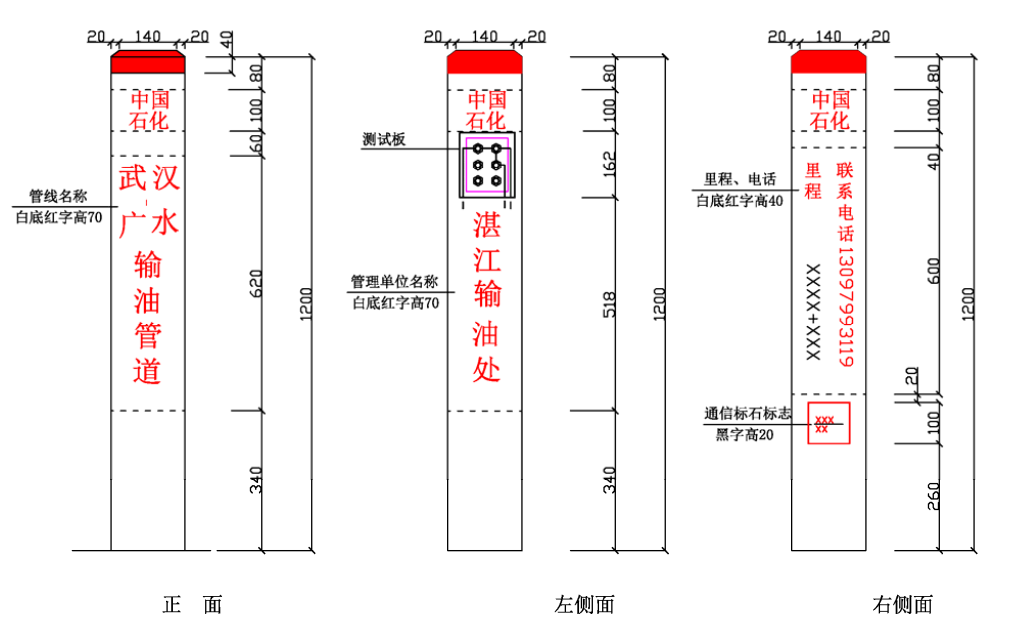

图2-4 输油管道里程桩复合材料标识
输油管道里程桩设置原则
⑴ 里程桩应自首站 0km 起每 1km 设置 1 个。因地面限制无法设置的，可隔桩设置，编号顺延。
⑵ 里程桩宜设置在距管道中线正上方。
⑶ 在满足可视性和通视性需求及易于长期保留的前提下，除转角桩外，可沿管道方向适当调整间距，兼做里程桩的阴极保护测试桩调整间距不应大于 50m。
⑷ 管道穿跨越铁路、公路、河流及其它管道交叉时,在 100m 范围内无里程桩（兼作测试桩）时，应增设测试桩。
⑸ 除转角桩外，多个管道桩体需要在同一地点设置时，应合并设置，按如下顺序优先设置，依次为里程桩、测试桩、标志桩。
⑹ 桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。
2.3 文字标识
里程桩可标注中国石化名称、管道名称、管道里程、管理单位、联系电话、测试桩类型（电流测试桩或电位测试桩）。（本文字标识说明为桩面文字标注的补充，文字标注应征求管道运行管理部门意见）仅作为测试桩的，可标注中国石化名称、管道名称、管道里程、钢管规格、测试桩类型、穿越防腐层、管理单位、联系电话。
