三相短路接地线配置及国标标准

发布时间：2019-06-21 作者：金能电力 来源：金能电力 点击:

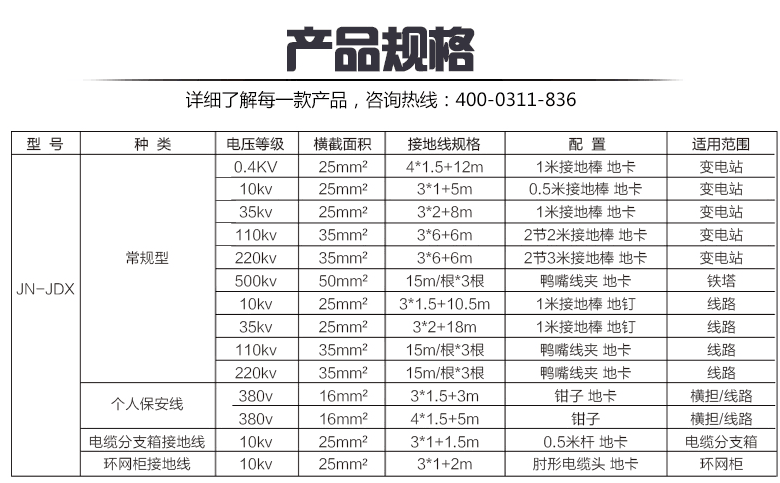

三相短路接地线常用配置参数说明

使用环境：户内母排型

型号：JN-JDX-0.4KV

接地棒：0.5米*3根（平口螺旋式）

铜线：国标25mm 3根*1米+5米

接地端：接地夹

JN-JDX-10KV携带型短路接地线

使用环境：户内母排型

型号：JN-JDX-35KV

接地棒：1米*3根（平口螺旋式）

铜线：国标35mm 3根*1.5米+5米

接地端：接地夹

使用环境：户内母排型

型号：JN-JDX-110KV

接地棒：1.5米*3根（平口螺旋式）

铜线：国标25mm 3根*2米+5米

接地端：接地夹

使用环境：户外线路型

型号：JN-JDX-1-10KV

接地棒1米*3根（双簧挂钩式）

铜线：国标25mm 3根*1.5米+10.5米

接地端：接地夹/接地针

使用环境：户外线路型

型号：JN-JDX-220KV

接地棒：2节共3米*3根（双簧挂钩式）

铜线：国标50mm 3根*4米+15米

接地端：接地夹/接地针【可选】

接地线国家规定技术标准

（1）在各接线端子之间测量直流电阻，对于25mm、35mm、50mm、70mm、95mm、120mm的各种截面，平均每米的电阻值应分别小于0.79、0.56、0.40、0.28、0.21、0.16，周期不超过五年。

（2）操作棒的工频耐压试验，10KV、35KV、63KV、110KV、220KV接地棒分别要通过在45KV、95KV、175KV、220KV、440KV打耐压，保持一分钟不击穿。而330KV、500KV接地棒要分别在380KV、580KV上打耐压，保持五分钟不击穿。

使用方法：首先核实接地棒的电压等级与操作设备的电压等级是否一致。如果一致则需要开始安装，将接地软铜线分相上的双眼接线端子固定在接地棒上的接电夹（接电夹有固定式和活动式）相应位置上，将接地线合相上的铜接线端子固定在接地夹或地针上，构成一套完整的接地线。安装好后要挂接地线，挂接地线时先连结接地夹，后接接电夹；拆除接地线时，必须按程序先拆接电夹，后拆接地夹。

短路接地线接地引导线标称截面有：16、mm2;,、25mm2;,、35mm2;,50mm2;,70mm2;,95mm2;可根据电压等级及额定短路电流大小进行选择

携带型短路接地棒（线），挂钩螺旋压紧式接地线应妥善保管。每次使用前，均应仔细检查大平口螺旋压紧式接地线，鸭嘴式撞击线夹接地线是否完好，软铜线无祼露，螺母不松脱，否则不得使用。高压接地线导线护层不出现爆裂皱折，导线解体检查，其损伤的导线股数不应该超过1%，则认为试验通过。在实际进行使用的时候，我们要注意就此三相短路不接地或者是三相分别单独接地也都会显得非常的可靠，也正是因为如此，高压接地线说白了就是保护工作人员免遭伤害最有效的措施。
